1、概述

稠油開采井，檢泵、修井作業過程中，必然從井下起出油管，其中充滿凝結了的稠油，其成分為高凝固點的原油、瀝青、膠質，再次下井之前必須將油管清洗干凈，已有的方法是：

* 拉回油管廠熱水加洗滌劑煮洗，來回拉運，燒油制熱水，事后還要處理污水；

* 拉回油管廠，用高壓常溫水沖洗，要開二臺90kW水泵；

注：此二種方法總費用將接近油管價

* 現場用鍋爐車燒柴油產生蒸汽沖洗，夾油霧汽橫飛，帶油污水遍地流，費用比拉回油管廠處理低，但環境污染很難避免，且清洗周期太長；

變頻電熱法清蠟熔油：將待清洗的油管通上單相中頻大電流交流電，利用電磁感應原理使油管導電、勵磁、導磁產生渦流、集膚效應發熱，4分鐘即可通管推出死油，7分鐘空油管即可達到100℃，即已將二根油管清洗干凈。該方法具有**、節能、*效、快速、費用低等特點。

2、系統結構圖

3、工作原理

1、用三相4線電纜將井場電源與交—直—交型逆變供電裝置電源輸入端連起來。

2、將待清洗的油管一端架到供電橋架上，本橋架上有兩個互相分開的供電板，各自用截面 ≥120mm2的電纜將供電板與交—直—交供電裝置輸出端連起來。油管的另一端架在油管導電連接橋架上。

3、啟動交—直—交型逆變供電裝置，即可以給待清洗油管送電，進行電熱法清洗油管。油管一但導電即被勵磁、導磁、產生渦流集膚效應發熱，使凝結了的稠油熔化，達到清洗的*果。

4、產品特點

1、以每次”清洗“兩根油管 計算，每小時可以“清洗”16-18 根油管，耗時30分鐘，用電15KWH 電費為12元，若用鍋爐車，每小時只能沖洗兩根油管，用油約16升，費用為64元。

2、被清洗的油管下面及油出口處放好接油容器，可做到無滴油落地，原油可回收。

3、由于不用水及蒸汽，事后 無污水處理問題。

本裝置的電熱部分用電是*全的：供電裝置的中頻電能經隔離變壓器輸出，它沒有接地點，*何一點與人接觸與接觸者是等電位的，兩根油管之間電壓將不大于36V是在*全電壓范圍內，所以對人是*全的。

5、技術指標

1、電壓：三相380V±10%； 2、功率：30KVA（1次洗2根油管）；

3、電流：4**； 4、輸入端功率因數≥99％

本裝置專用電源為交-直-交型逆變電源，它將三相交流電全波整流、慮波成單相直流電，再經大功率電子電力開關管逆變成單相交流電，經輸出變壓器送給電熱負載。

1、輸出頻率：50-300HZ連續可調； 2、輸出電壓：36V；

3、輸出電流：833A； 4、輸出功率：30KW。

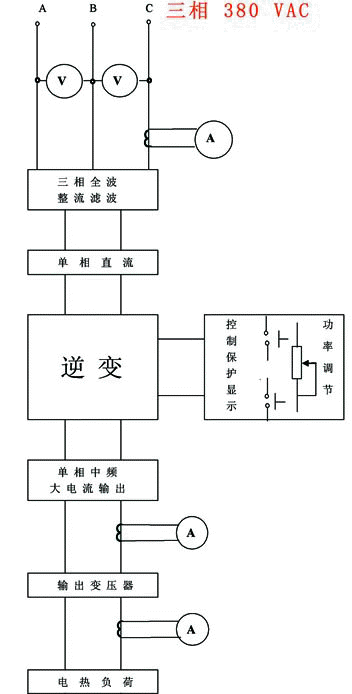

6、供電原理圖
